| 產品參數 |
RS35.Lab |
RS35.Lab.E |
| 1. 特殊版本 |
.HV，高真空版本； |
無 |
| .UHV，超高真空版本； |
| .NM，完全無磁版本 |

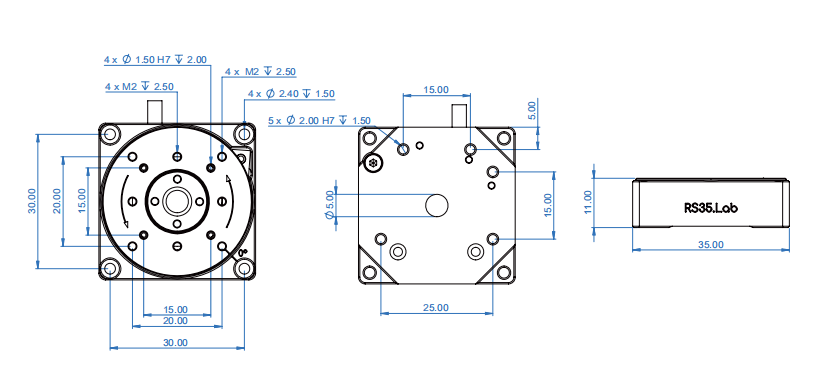

| 2. 外形尺寸 |
35 × 35 × 11 mm |
35 × 35 × 11 mm |
| 3. 中通直徑 |
Φ 5 mm |
Φ 5 mm |
| 4. 轉盤直徑 |
Φ 33.5 mm |
Φ 33.5 mm |
| 5. 主體材料 |
標準版、.HV、.UHV：鋼，70 g； |
鋼：70 g |
| .NM：純鈦，陶瓷，90 g |
| 6. 運動行程 |
360° 連續運動 |
360° 連續運動 |
| 7. 速度范圍 |
默認：0.0005°/s ~ 45°/s；
.HV & .UHV 版本：推薦使用 4.5°/s
|
| 8. 最大負載（底座水平放置） |
500 g |
500 g |
| 9. 保持力矩 |
0.05 N·m |
0.05 N·m |
| 10. 驅動力矩 |
0.02 N·m |
0.02 N·m |
| 11. 最小步優 |
3 μrad |
10 μrad |
| 12. 雙向重復定位精度 |
± 7.5 μrad |
± 25 μrad |
| 13. 位置傳感器類型 |
光學位置傳感器 |
光學位置傳感器 |
| 14. 位置傳感器分辨率 |
標準版本：0.2 μrad； |
3 μrad |
| 經濟版本 .E：3 μrad |
| 15. 線纜 & 接頭 |
默認：屏蔽線纜 D–Sub15；
.UHV 版本：Kapton 漆包線，D–Sub15 (PEEK)
|
| 16. 控制器規格 |
MC–Newton.S 系列 |
MC–Newton.S 系列 |
* 更多產品詳情、圖紙及三維模型，請聯系我們獲取。
“Lab系列”旋轉位移臺一RS65.Lab產品參數
| 產品參數 |
RS65.Lab |
RS65.Lab.E |
| 1. 特殊版本 |
.HV，高真空版本； |
無 |
| .UHV，超高真空版本； |
| .NM，完全無磁版本 |

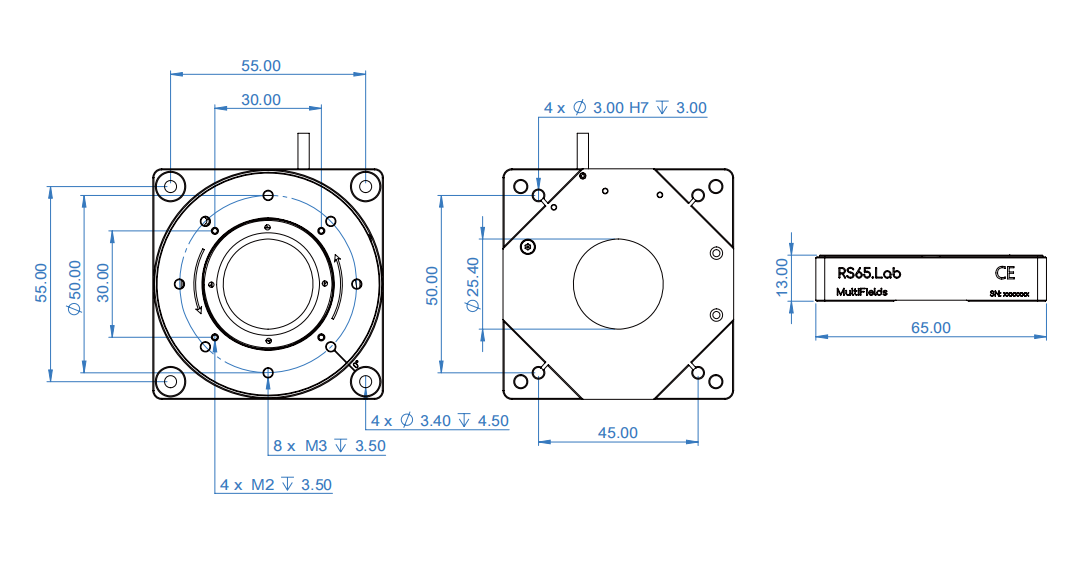

| 2. 外形尺寸 |
65 × 65 × 13 mm |
65 × 65 × 13 mm |
| 3. 中通直徑 |
Φ 25.4 mm |
Φ 25.4 mm |
| 4. 轉盤直徑 |
Φ 62 mm |
Φ 62 mm |
| 5. 主體材料 |
標準版 鋁合金，鋼：120 g； |
鋁合金，鋼：120 g |
| .HV，.UHV 純鈦，鋼：170 g； |
| .NM 純鈦，陶瓷：120 g |
| 6. 運動行程 |
360° 連續運動 |
360° 連續運動 |
| 7. 速度范圍 |
默認：0.0005 °/s ~ 25 °/s；
.HV & .UHV 版本：推薦使用 2.5 °/s
|
| 8. 最大負載（底座水平放置） |
1 kg |
1 kg |
| 9. 保持力矩 |
0.1 N·m |
0.1 N·m |
| 10. 驅動力矩 |
0.04 N·m |
0.04 N·m |
| 11. 最小步伐 |
3 μrad |
10 μrad |
| 12. 雙向重復定位精度 |
± 5 μrad |
± 20 μrad |
| 13. 位置傳感器類型 |
光學位置傳感器 |
光學位置傳感器 |
| 14. 位置傳感器分辨率 |
標準版本：0.07 μrad； |
2 μrad |
| 經濟版本 .E：2 μrad |
| 15. 線纜 & 接頭 |
默認：屏蔽線纜 D–Sub15；
.UHV 版本：Kapton 漆包線，D–Sub15 (PEEK)
|
| 16. 控制器規格 |
MC–Newton.S 系列 |
MC–Newton.S 系列 |
