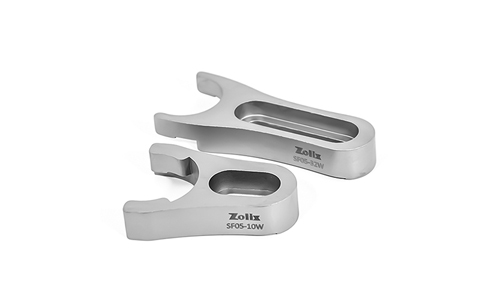

SF05系列接桿支架壓塊產品規格詳情頁
產品說明
- 12.7mm接桿支架壓塊可將帶底座光學接桿或接桿支架固定在面包板或光學平臺上
- 高穩定性的316不銹鋼設計，采用一體式粉末冶金成型技術制造
- 壓塊在使用過程中，可以繞著帶底座光學接桿或接桿支架360°旋轉，匹配最恰當?shù)陌惭b孔位置
- 腰型沉頭孔長度有10mm、32mm、45mm三種規格可選
- 每種規格配備1件與5件裝選擇
ZOLIX提供的12.7mm接桿支架壓塊包含了腰型沉頭孔長度10mm、32mm、45mm三種產品規格，為靈活定位安裝光學接桿組件提供更多選擇。該系列接桿支架壓塊采用粉末冶金成型工藝制造，實心結構的內部致密，在安裝接桿支架的場景下，形成三點式接觸提高產品穩定性，同時給帶底座光學接桿和接桿支架提供足夠的夾持力（特別注意，在光學平臺上過度鎖緊壓塊可能導致平臺臺面變形，從而導致光機組件失準）。該系列產品可與12.7mm接桿支架，25mm帶底座光學接桿及25mm調高光學接桿配套使用，并且提供了5件套裝的產品選擇。
選型表
| 型號 |
SF05-10W |
SF05-10W-P5 |
SF05-32W |
SF05-32W-P5 |
SF05-45W |
SF05-45W-P5 |
| 材質 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
| 夾持直徑 |
Ø32mm |
Ø32mm |
Ø32mm |
Ø32mm |
Ø32mm |
Ø32mm |
| 腰型沉頭孔規格 |
10mm |
10mm |
32mm |
32mm |
45mm |
45mm |
| 附送配件 |
M6內六角圓柱頭螺釘、Ø6mm平墊 |
M6內六角圓柱頭螺釘、Ø6mm平墊 |
M6內六角圓柱頭螺釘、Ø6mm平墊 |
M6內六角圓柱頭螺釘、Ø6mm平墊 |
M6內六角圓柱頭螺釘、Ø6mm平墊 |
M6內六角圓柱頭螺釘、Ø6mm平墊 |
| 成型工藝 |
粉末冶金 |
粉末冶金 |
粉末冶金 |
粉末冶金 |
粉末冶金 |
粉末冶金 |
| 單包產品數量 |
1件 |
5件 |
1件 |
5件 |
1件 |
5件 |
