今天我們簡單介紹一下卓立漢光作為精密科研儀器的研發，生產與集成一體的供應商，為什么會選擇國產化光纖飛秒激光器。這里面有三個遞進關系”“飛秒激光器”，“光纖飛秒激光器”，和“國產化光纖飛秒激光器”

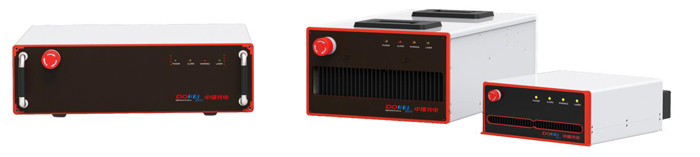

圖1. 卓立漢光FFL-20光纖飛秒激光器
首先，我們卓立漢光公司在旗下的瞬態熒光光譜系統，寬場瞬態吸收光譜系統/顯微光譜成像系統，基于條紋相機的瞬態光譜測試系統里面均有飛秒激光器的配置選項，比如飛秒激光振蕩器，飛秒激光放大器，飛秒OPA波長可調諧激光器等。在這里，我們并不限定一定用國產還是進口的飛秒激光器，同樣不限定是采用鈦寶石飛秒激光還是光纖飛秒激光。實際上，我們多次集成了國際頂尖的進口飛秒激光器或者飛秒OPA，糅合進我們的系統提供給客戶。簡而言之，一切從客戶的需求和已有資源出發，我們可以很開放的和您討論：
在這些情況下，激光器無論國產還是進口的，無論是客戶已擁有還是意向的，肯定都是可以討論并可能采用的。
進一步，卓立漢光為什么會采用光纖飛秒激光器？
和光纖飛秒激光器做比較的大多是傳統的鈦寶石飛秒激光器。先說結論：一般而言，如果您的應用從參數看可以采用基于光纖架構的飛秒激光器，或者是您為開展新工作而收集到的參考文獻中有提及采用過光纖飛秒激光器，您都不妨把光纖飛秒激光器作為重點考慮對象。
對于擁有飛秒激光器的單位比如超快光譜實驗室來說，傳統上被認為肯定擁有恒溫恒濕的超凈間；這還不夠，對于傳統鈦寶石類超快激光，運氣不好的話，功率掉了，模式鎖不住了，還需要有專人給調回來。做一個相對片面的解釋，從工作機理而言，所有的激光器都需要達到一個熱平衡，才能實現長時間且穩定的輸出。激光器本體發熱與散熱達到平衡，且無懼環境擾動這個要求說起來簡單，能做到且能做好的就相當不容易了。這就是相干，光譜物理這樣的鈦寶石飛秒激光器一線大廠一貫以來受到用戶推崇原因。您確實可以看到比這“御兩家”頂流公司脈寬更短，能量更高的鈦寶石激光器競品，建議您提前做好準備，可能這臺激光器會相對更難伺候，對實驗室的環境要求更高（恒溫，干燥肯定是必要的；空調不能直吹激光器，哪怕空調風側著掃過都不允許，因為可能在激光器本體上產生局部的溫度梯度）。說回光纖飛秒激光器，相對而言，光纖飛秒激光器在獲得與保持熱平衡的機理上就比鈦寶石激光器優秀很多。在這里有一個簡易的參數，就是增益介質的表面積與體積比；增益介質的表面積/體積數值越大，就越容易設計與制造散熱控溫機構。比如同樣是激光增益介質，鈦寶石是塊狀體材料，而光纖材質長，細且柔軟。相比較而言，光纖的散熱表面積/體積比值遠大于鈦寶石；柔軟的光纖可以方便的盤在散熱熱沉上，再加上光纖相對較細，在整個散熱截面上就不容易出現熱梯度；具備散熱與控溫結構上的巨大先天優勢，這就帶來兩個好處：一個是自身容易達到且保持熱平衡，二是就算外界環境出現熱擾動，對于光纖增益介質幾乎不會產生干擾，不會出現諸如“熱透鏡”等現象。光纖飛秒激光器抗環境干擾，工作穩定，需要重調和維護的可能性就小很多，也不再要求高級的恒溫恒濕與超凈環境，用戶友好度上是可以說是乘數倍的提升。
較高端的光纖飛秒激光器的脈沖寬度和重復頻率是可調的。(以卓立漢光的FFL-20光纖飛秒激光器-圖1為例），脈沖寬度350fs-10ps可調，激光重復頻率單發-1MHz可調。很簡單，還是如前所言，激光器要實現穩定輸出，就需要保持一個穩定的熱平衡。當一臺脈沖激光器在脈沖寬度或者重復頻率發生變化時，激光增益介質本身的熱平衡就會發生變化，而光纖飛秒激光器在散熱與控溫架構上做到好的設計與制造工藝后，就可以保證激光器本身迅速的達到新的熱平衡且保持穩定。
卓立漢光FFL-20光纖飛秒激光器與ST-10條紋相機搭配系統

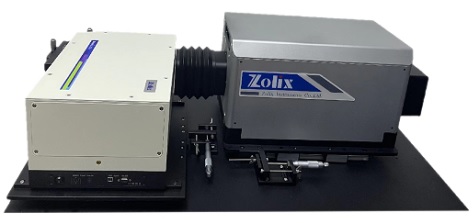

圖2.卓立漢光ST-10條紋相機+Omni-300光柵光譜儀

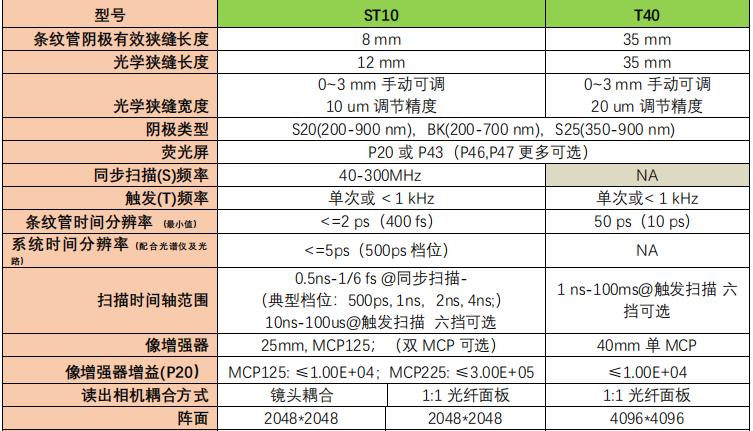

卓立漢光ST-10條紋相機參數
卓立漢光FFL-20光纖飛秒激光器與參數
從實際應用來分析，以卓立漢光ST-10基于條紋相機的瞬態光譜測試系統為例，條紋相機的特點是可以測單發不重復現象，僅僅一個脈沖所激發出的瞬態光譜的光譜軸和壽命軸可以被條紋相機同時采集下來，而卓立漢光FFL-20光纖飛秒激光器也可以做單發觸發，并和ST-10條紋相機嚴格同步，測試此類單發不重復現象。而進一步的，F(xiàn)FL-20光纖飛秒激光器也可以調諧到指定重復頻率，我們知道，重復頻率越高，則可以做到更多的積分平均以提升光譜采集信噪比。以上是調諧重復頻率的意義。
另外，飛秒激光脈沖的峰值功率密度是很高的，往往超過樣品的損傷閾值，此時可以適當調寬激光的脈沖寬度以保護樣品。從條紋相機瞬態光譜采集分辨率為5ps來看，將激光脈沖寬度調節到1ps不會影響系統的時間分辨率。簡單講，對于不同樣品而言，漂白閾值或者講損傷閾值也是不一樣的；而脈沖寬度與激光峰值功率密度強相關，脈沖重復頻率與激光平均功率密度強相關，激光器自身的脈沖寬度和重復頻率可調的話，可以做到對于不同材料某種形式的*優化激發。這個特點對于激光器一機多用，同時也希望做一些超快激光加工實驗的客戶而言則更為重要，我們知道，同樣的冷加工，皮秒激光的加工效率往往是高于飛秒激光的；而脈沖寬度可調，重復頻率可調，就可以給使用者更大的自由的摸索*佳加工工藝參數，實現*佳加工質量的同時保證*佳加工效率。
再進一步，卓立漢光為什么會有國產化光纖飛秒激光器的解決方案。
當然，*容易理解的原因就是我們國產光纖飛秒激光器有重大的節省預算優勢。
進口飛秒激光器乃至一些頂尖的光纖飛秒激光器交貨期很長，甚至由于某些國家間利益或是意識形態的沖突，中國的客戶往往會受到進口/出口許可的限制。在這些情況下，在某些參數上做某種程度的妥協，或者說在實踐驗證中，我們國產設備的性能就已經可以滿足需要時，采用國產設備就是一個很現實且有效的選擇了。另外，當我們國產設備做的足夠好時，哪怕是存在中外公司間甚至是國家間的利益沖突，別人也會考慮降低出口許可限制和降價的，不是么？
相對而言，國產化的光纖飛秒激光器更容易追趕世界頂尖光纖飛秒激光器的腳步。我們知道，從市場角度看，整個激光器產業的規模再大，也遠遠不如光纖通信產業的規模，基于光纖通信產業超級強大的產業規?；に嚲毣?，器件標準化；用于光纖激光器的特種光纖，光纖器件間，光纖器件與空間光器件間的相互耦合等環節可以直接引用高度成熟的工藝甚至是高度成熟的器件，這就為國內廠家設計制造出的光纖激光器提供了一個非常堅實的基石。我們有理由推測，國產激光廠家在鈦寶石激光器領域全面追趕相干或光譜物理這樣的“御兩家”機會其實不大；但在光纖激光器領域，國產廠家在功能，穩定性與性價比上全面追趕IPG這樣的產業巨頭是完全有前景的。也正因此，國內涌現了銳科，創鑫，杰普特這樣的光纖激光器企業，而我們卓立漢光也在一些特種光纖激光器上有我們自己的一些深耕細作（如圖3.卓立漢光公司控股的中鐳光電出品的2um光纖激光器）。
圖3.中鐳光電光纖飛秒激光器
當然，從應用來講，光纖飛秒激光器也并不會全面取代鈦寶石飛秒激光器，比如說：
在*短脈沖寬度上，光纖飛秒激光器天生弱于鈦寶石飛秒激光；一般來說，幾百飛秒級別的光纖器被認為在性能，穩定性和價格上的一個優化均衡。用戶在架構實驗平臺時，當然可以考慮采購更短脈寬的飛秒激光器，但同時也必定需要應對隨之而來的光路內器件的脈沖展寬，色散等問題，設備操作維護問題。您不妨在經費預算允許的情況下，同時也考慮一臺光纖飛秒激光器，可以輕松愉快的應對一些對脈沖寬度不嚴格要求的應用。
鈦寶石飛秒激光器和后續的放大器容易做到更高的單脈沖能量。確實，這是鈦寶石激光加放大器和光纖飛秒激光加放大器走的兩個不同的價值取向。進口光纖飛秒激光器接放大器大致可做到mJ的*高單發能量，而以FFL-20為例國產光纖飛秒激光器大致做到400-800uJ的單發能量；從瞬態光譜的實際應用來說，做泵浦探測一類瞬態吸收的應用百uJ能量已經足夠，而熒光激發百nJ級別都可以。實際上，單發能量沒做到很高帶來的一個好處是重復頻率可以做到更高。從這個角度看，更高的重復頻率更加適合做多次平均積分，以提升光譜測試系統信噪比，而且激光單脈沖能量只要夠用就好，過高反而容易損壞樣品。所以說對諸多實際應用而言，往往*平衡的才是*有效的。
類似的考量事實上也發生在飛秒激光微加工應用上，從實際應用而言，不過分短的脈沖寬度（比如幾百飛秒或以上）就使得顯微鏡光路系統無需過分糾結于脈沖展寬和色散等問題，反而容易在聚焦光斑質量，系統經濟性等方面獲得*佳配比；不過分強調單脈沖能量（還是講夠用就好），反而容易在激光重復頻率和加工速度上獲得*佳配比。如果您在光譜測試的同時也考慮激光微加工應用的話，也歡迎和我司進一步討論或寄來樣品打一打試樣。
